자동차 시스템 구성 쉽게 보기｜파워트레인·조향·제동·전장제어가 함께 움직이는 원리

현대 자동차는 엔진과 바퀴만으로 움직이는 기계가 아니라, 센서와 ECU, 제동·조향·전장 시스템이 함께 판단하는 이동 시스템입니다.



자동차를 처음 생각하면 보통 이렇게 떠올리기 쉽습니다.

엔진이 돌고,
바퀴가 굴러가고,
브레이크를 밟으면 멈추는 기계.

하지만 실제 자동차는 훨씬 더 복잡하게 움직입니다.

운전자가 가속 페달을 밟으면 엔진이나 모터가 힘을 만들고,
변속기와 구동계가 그 힘을 바퀴로 보냅니다.

커브를 돌 때는 조향 장치가 바퀴 방향을 바꾸고,
급제동 상황에서는 ABS와 ESC가 바퀴 잠김과 차체 흔들림을 제어합니다.

현대 자동차는 단순한 기계가 아니라

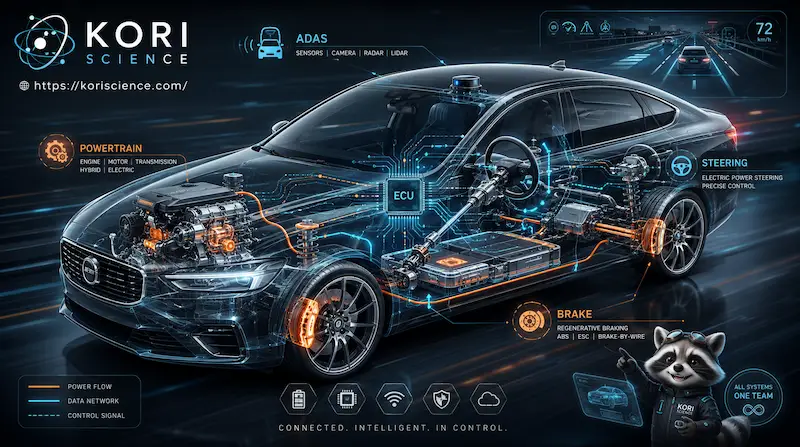

동력 장치, 조향 장치, 제동 장치, 전장 장치, 센서, ECU가 함께 움직이는 하나의 시스템입니다.

---

자동차 시스템은 크게 어떻게 나뉠까

자동차 시스템은 기능별로 나누면 이해하기 쉽습니다.

먼저 차를 움직이는 동력 장치가 있습니다.
내연기관차에서는 엔진이, 전기차에서는 전기모터가 이 역할을 합니다.

그다음은 만든 힘을 바퀴까지 보내는 동력 전달 장치입니다.
변속기, 구동축, 차동기어 등이 여기에 들어갑니다.

운전자의 방향 조작을 바퀴 움직임으로 바꾸는 것은 조향 장치입니다.
요즘은 전동식 파워스티어링, 즉 EPS가 많이 쓰입니다.

차를 줄이고 멈추게 하는 것은 제동 장치입니다.
브레이크 패드와 디스크뿐 아니라 ABS, ESC 같은 전자제어 장치도 중요합니다.

그리고 현대 자동차에서 점점 더 중요해진 것이 전장 장치입니다.
ECU, 센서, 배선, CAN 통신, 차량용 반도체, 카메라, 레이더, ADAS가 모두 여기에 연결됩니다.

---

동력 장치와 구동계의 역할

자동차가 움직이려면 먼저 힘이 필요합니다.

내연기관차는 연료와 공기를 엔진 안에서 폭발시켜 힘을 만듭니다.
이 힘은 크랭크축을 통해 회전력으로 바뀌고, 변속기를 거쳐 바퀴로 전달됩니다.

전기차는 조금 다릅니다.

배터리에 저장된 전기가 인버터를 거쳐 모터로 이동하고,
모터가 곧바로 회전력을 만듭니다.

그래서 전기차는 저속에서도 힘이 빠르게 나오고,
구조상 변속기가 단순한 경우가 많습니다.

하이브리드차는 엔진과 모터를 함께 씁니다.
저속에서는 모터를 활용하고, 고속이나 장거리에서는 엔진 효율을 살리는 방식입니다.

결국 자동차의 동력 시스템은 이제 단순히 “엔진이 좋다”만으로 설명하기 어렵습니다.

엔진, 모터, 배터리, 인버터, 변속기, 회생제동까지 함께 봐야 합니다.

---

조향 장치는 운전자의 의도를 바퀴에 전달한다

운전자가 핸들을 돌리면 자동차는 방향을 바꿉니다.

단순해 보이지만, 이 안에는 스티어링 휠, 샤프트, 랙앤피니언, 타이로드, 너클 같은 부품이 함께 움직입니다.

예전에는 기계식 구조가 중심이었지만,
요즘 자동차는 전동식 파워스티어링이 많이 쓰입니다.

EPS는 전기모터가 조향을 도와주는 방식입니다.

덕분에 운전자는 더 가볍게 핸들을 돌릴 수 있고,
차선 유지 보조나 자동주차 같은 기능과도 연결되기 쉬워졌습니다.

예를 들어 차선 유지 보조 기능이 켜져 있을 때,
카메라는 차선을 읽고, ECU는 차량 위치를 판단합니다.

그리고 EPS에 작은 조향 보정을 요청합니다.

운전자는 “차가 자연스럽게 차선을 따라간다”고 느끼지만,
실제로는 센서와 조향 시스템이 함께 움직이는 것입니다.

---

제동 장치는 달리는 기술만큼 중요하다

자동차에서 달리는 힘만큼 중요한 것이 멈추는 힘입니다.

브레이크 페달을 밟으면 유압이 전달되고,
브레이크 패드가 디스크를 눌러 바퀴 회전을 줄입니다.

하지만 급제동 상황에서는 바퀴가 잠길 수 있습니다.

바퀴가 잠기면 타이어가 굴러가는 것이 아니라 미끄러지게 되고,
운전자는 방향을 제대로 제어하기 어려워집니다.

이때 작동하는 것이 ABS입니다.

ABS는 바퀴 속도를 감지해 잠김 위험이 있으면
브레이크 압력을 빠르게 줄였다가 다시 높이며 제동력을 조절합니다.

여기에 ESC가 더해지면 차체 자세까지 잡아줍니다.

차가 운전자가 의도한 방향과 다르게 미끄러지려 할 때,
특정 바퀴에만 제동을 걸어 자세를 안정시키는 방식입니다.

그래서 현대 자동차의 브레이크는 단순한 마찰 장치가 아니라
전자제어 안전 시스템의 일부라고 볼 수 있습니다.

---

전장 장치는 자동차의 신경망이다

요즘 자동차를 이해할 때 빼놓을 수 없는 단어가 전장화입니다.

전장 장치는 자동차 안의 전기·전자 시스템을 말합니다.

ECU, 센서, 카메라, 레이더, 디스플레이, 배선, 조명, 인포테인먼트, 통신 모듈 등이 모두 포함됩니다.

핵심은 ECU입니다.

ECU는 자동차 안에 들어 있는 작은 컴퓨터라고 보면 됩니다.

엔진 ECU는 연료 분사와 점화 타이밍을 조절하고,
브레이크 ECU는 ABS와 ESC를 관리합니다.

변속기 ECU는 기어 변경을 판단하고,
바디 ECU는 문, 창문, 조명 같은 기능을 제어합니다.

이 장치들이 서로 정보를 주고받기 위해 사용하는 대표적인 통신 방식이 CAN 통신입니다.

하나의 바퀴 속도 센서 정보가 ABS, ESC, 계기판, ADAS에 함께 쓰일 수 있습니다.

자동차가 점점 “움직이는 컴퓨터”처럼 변하는 이유가 바로 여기에 있습니다.

---

ADAS는 자동차 시스템 통합의 대표 사례

ADAS는 첨단 운전자 보조 시스템입니다.

자동긴급제동, 차선 유지 보조, 어댑티브 크루즈 컨트롤, 사각지대 경고, 전방 충돌 경고 같은 기능이 여기에 들어갑니다.

ADAS는 센서 하나만으로 작동하지 않습니다.

카메라와 레이더가 앞차나 차선을 감지하고,
ECU가 위험 여부를 계산합니다.

필요하면 브레이크 시스템이 제동을 걸고,
조향 장치가 방향을 보정합니다.

즉 ADAS는 센서 기술이면서 동시에
제동, 조향, 동력 제어가 함께 움직이는 통합 시스템입니다.

이 흐름은 미래 자동차의 핵심입니다.

자동차는 점점 기계 부품의 조합에서
소프트웨어가 제어하는 이동 플랫폼으로 바뀌고 있습니다.

---

내연기관차·하이브리드·전기차는 무엇이 다를까

자동차의 기본 구조는 비슷하지만,
구동 방식에 따라 중심 시스템이 달라집니다.

내연기관차는 엔진과 변속기가 핵심입니다.
연료 분사, 냉각, 윤활, 변속 로직이 중요합니다.

하이브리드차는 엔진과 모터의 역할 분담이 중요합니다.
감속할 때는 회생제동으로 에너지를 회수해 배터리에 저장합니다.

전기차는 배터리, 모터, 인버터, 충전 시스템, 열관리가 핵심입니다.

기계 구조는 단순해 보일 수 있지만,
고전압 배터리 관리와 전력전자 제어가 매우 중요합니다.

그래서 앞으로 자동차를 볼 때는
엔진 소리나 변속감만 볼 것이 아니라,
배터리 상태, 소프트웨어 업데이트, 센서 오류, ADAS 보정까지 함께 봐야 합니다.

---

자동차 시스템을 알면 보이는 것들

자동차 시스템을 이해하면 정비와 운전도 다르게 보입니다.

브레이크가 밀린다고 해서 무조건 패드만 문제는 아닙니다.
타이어 마모, 브레이크액, ABS 센서, 캘리퍼, 노면 상태도 영향을 줄 수 있습니다.

핸들이 무겁다고 해서 조향 장치만 의심할 수도 없습니다.
타이어 공기압, 휠 얼라인먼트, EPS 모터, 배터리 전압 문제일 수도 있습니다.

연비가 갑자기 떨어졌다면 엔진뿐 아니라
산소센서, 점화플러그, 변속기 로직, 타이어 공기압, 브레이크 끌림까지 함께 봐야 합니다.

현대 자동차는 하나의 증상이 하나의 원인으로 바로 이어지지 않는 경우가 많습니다.

시스템들이 서로 연결되어 있기 때문입니다.

---

짧게 정리하면

자동차는 이제 단순한 기계가 아닙니다.

여전히 기본은 달리고, 돌고, 멈추고, 버티는 능력입니다.

하지만 현대 자동차의 차이는
이 기능들을 얼마나 자연스럽게 연결하고 제어하느냐에서 나옵니다.

엔진과 모터가 힘을 만들고,
구동계가 그 힘을 바퀴에 보내고,
조향과 제동 장치가 방향과 속도를 조절합니다.

그리고 센서와 ECU, CAN 통신, ADAS가
이 모든 과정을 실시간으로 연결합니다.

자동차 시스템을 이해한다는 것은
부품 이름을 외우는 일이 아닙니다.

어떤 센서가 상태를 읽고,
어떤 ECU가 판단하고,
어떤 장치가 반응하는지 보는 일입니다.

현대 자동차의 진짜 매력은
기계와 소프트웨어가 만나는 지점에 있습니다.

---
