자동차 섀시 구조 쉽게 정리｜차체·서스펜션·조향·제동이 만드는 주행감

자동차 섀시는 차체를 지탱하고 서스펜션, 조향, 제동, 충돌 안전을 연결해 승차감과 주행 안정성을 결정하는 숨은 핵심 구조입니다.

---

자동차 섀시란 무엇일까요?

자동차를 탈 때 우리는 보통 디자인, 엔진 출력, 연비, 실내 옵션을 먼저 봅니다.

하지만 차가 실제로 도로 위에서 안정적으로 달리고, 방지턱을 넘고, 코너를 돌고, 급제동할 때 중요한 역할을 하는 구조가 있습니다.

바로 자동차 섀시입니다.

섀시는 단순히 차 밑에 있는 철판이나 프레임만 뜻하지 않습니다.

차체를 지탱하고, 바퀴가 노면과 만나는 방식을 정리하며, 조향과 제동을 통해 차가 안전하게 움직이도록 돕는 기본 뼈대입니다.

쉽게 말해 차체가 자동차의 피부라면, 섀시는 뼈대와 관절에 가깝습니다.

---

섀시와 차체는 어떻게 다를까요?

차체는 문, 보닛, 트렁크, 루프, 펜더처럼 겉으로 보이는 몸체에 가깝습니다.

승객과 화물을 감싸는 공간을 만드는 부분입니다.

반면 섀시는 차가 달리고, 멈추고, 충격을 견디는 데 필요한 기본 구조입니다.

다만 현대 승용차는 차체와 섀시가 완전히 따로 나뉘지 않는 경우가 많습니다.

대부분 모노코크, 또는 유니바디 구조를 사용하기 때문입니다.

이 구조에서는 바닥, 필러, 루프, 사이드 멤버, 서브프레임이 함께 힘을 받습니다.

그래서 요즘 자동차에서 섀시는 차 밑의 프레임 하나가 아니라, 차량 전체가 힘을 어떻게 받아내는지를 보는 개념에 가깝습니다.

---

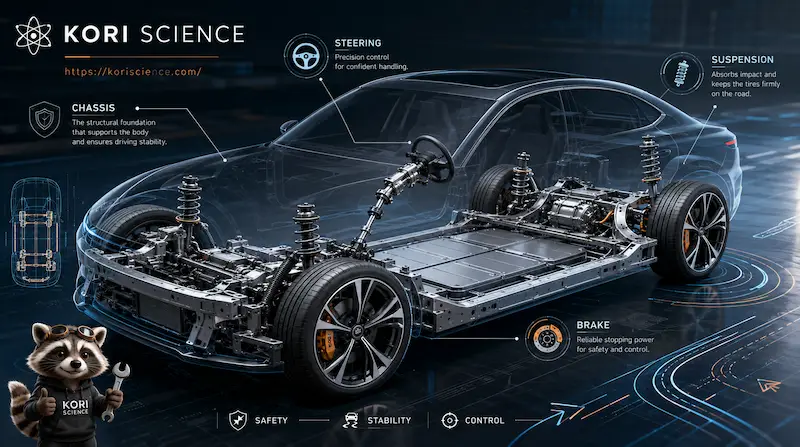

자동차 섀시의 핵심 구성 요소

자동차 섀시는 여러 부품이 함께 움직이는 시스템입니다.

대표적으로 프레임과 언더바디가 기본 골격을 만듭니다.

서스펜션은 노면 충격을 흡수하고 타이어 접지를 유지합니다.

조향 시스템은 운전자의 핸들 조작을 바퀴에 전달합니다.

제동 시스템은 차를 감속하고 멈추게 합니다.

휠과 타이어는 노면과 직접 닿아 실제 움직임을 만듭니다.

여기에 ABS, ESC, TCS, ADAS 같은 전자제어 장치가 더해져 차의 자세를 잡아줍니다.

즉 섀시는 단순한 기계 부품 묶음이 아니라, 하드웨어와 전자제어가 함께 작동하는 주행 시스템입니다.

---

래더 프레임과 모노코크의 차이

자동차 섀시를 이야기할 때 자주 나오는 말이 래더 프레임과 모노코크입니다.

래더 프레임은 사다리처럼 생긴 튼튼한 프레임 위에 차체를 얹는 방식입니다.

픽업트럭, 대형 SUV, 오프로드 차량, 상용차에 많이 쓰입니다.

무거운 짐을 싣거나 견인하거나 거친 길을 달리는 데 유리합니다.

대신 무게가 늘기 쉽고, 승용차처럼 낮고 부드러운 주행감을 만들기에는 불리할 수 있습니다.

모노코크는 차체 자체가 하중을 함께 받는 구조입니다.

현대 승용차와 도심형 SUV 대부분이 이 방식을 사용합니다.

가볍고 공간 활용이 좋으며, 충돌 안전 설계에도 유리합니다.

다만 큰 사고가 나면 구조 수리가 복잡할 수 있습니다.

---

서스펜션은 섀시가 노면을 읽는 방식입니다

방지턱을 넘을 때 차가 부드럽게 지나가는지, 고속에서 차선 변경이 안정적인지, 코너에서 차가 과하게 기우는지는 서스펜션과 관련이 큽니다.

서스펜션은 단순한 스프링이 아닙니다.

스프링, 댐퍼, 암, 링크, 부싱, 스태빌라이저 바 등이 함께 움직입니다.

이 부품들은 바퀴가 위아래로 움직일 때 차체가 어떻게 반응할지를 결정합니다.

휠 얼라인먼트도 중요합니다.

캠버, 토, 캐스터 값이 맞지 않으면 차가 한쪽으로 쏠리거나, 타이어가 편마모되거나, 고속에서 불안정해질 수 있습니다.

그래서 섀시 상태가 좋다는 말은 단순히 하부가 멀쩡하다는 뜻이 아니라, 바퀴와 차체가 정확하게 연결되어 있다는 뜻에 가깝습니다.

---

조향과 제동도 섀시의 일부입니다

핸들을 돌렸을 때 차가 얼마나 자연스럽게 따라오는지도 섀시와 연결됩니다.

현대차는 대부분 전동식 파워스티어링, 즉 EPS를 사용합니다.

EPS는 연비에 유리하고, 차선 유지 보조나 자동주차 같은 기능과 연결하기 좋습니다.

하지만 조향감은 핸들이 가벼운지만으로 판단하기 어렵습니다.

차체 강성, 서스펜션 부싱, 서브프레임 체결 상태가 좋지 않으면 핸들 반응이 흐릿해질 수 있습니다.

제동도 마찬가지입니다.

브레이크를 밟으면 차의 무게가 앞으로 쏠리고, 섀시와 서스펜션은 그 하중 이동을 받아냅니다.

ABS는 바퀴가 잠기는 것을 막고, ESC는 차가 미끄러지려 할 때 바퀴별 제동을 조절해 자세를 잡아줍니다.

전기차에서는 여기에 회생제동까지 더해집니다.

---

차체 강성과 충돌 안전이 중요한 이유

좋은 섀시는 단단하기만 한 구조가 아닙니다.

평소에는 서스펜션이 정확하게 일할 수 있도록 차체를 잘 버텨야 합니다.

사고가 났을 때는 충격을 계산된 방향으로 흘려보내야 합니다.

여기서 중요한 개념이 비틀림 강성입니다.

차체가 비틀림에 얼마나 잘 버티는지를 뜻합니다.

차체가 너무 쉽게 비틀리면 서스펜션이 설계대로 움직이기 어렵고, 핸들링과 승차감도 흐려질 수 있습니다.

충돌 안전에서는 크럼플 존과 세이프티 셀이 중요합니다.

크럼플 존은 사고 때 일부러 찌그러지며 충격을 흡수하는 구역입니다.

세이프티 셀은 승객 공간을 최대한 지키는 고강성 구조입니다.

좋은 차는 사고 때 하나도 안 찌그러지는 차가 아니라, 찌그러질 곳은 찌그러지고 지킬 곳은 지키는 차입니다.

---

전기차 시대의 섀시는 달라지고 있습니다

전기차가 등장하면서 섀시 개념은 더 넓어졌습니다.

내연기관차는 엔진룸, 변속기, 연료탱크, 배기라인이 차량 구조에 큰 영향을 줬습니다.

전기차는 배터리팩을 바닥에 넓게 깔고, 모터를 앞뒤 차축 근처에 배치할 수 있습니다.

이런 구조를 흔히 스케이트보드 플랫폼이라고 부릅니다.

배터리가 바닥에 있으면 무게중심이 낮아지고, 실내 바닥을 평평하게 만들기 쉽습니다.

또 하나의 플랫폼으로 세단, SUV, 밴 등 다양한 차종을 만들 수 있습니다.

다만 배터리팩이 무겁기 때문에 하부 강성, 충돌 보호, 배터리 수리비, 열관리, 고전압 안전까지 함께 고려해야 합니다.

전기차 섀시는 이제 단순한 철골 구조가 아니라 배터리, 모터, 제어 소프트웨어, 충돌 안전이 결합된 통합 플랫폼입니다.

---

중고차에서 섀시 상태를 볼 때

중고차를 볼 때 섀시는 꼭 확인해야 합니다.

엔진 소리나 실내 옵션은 눈에 잘 들어오지만, 섀시 손상은 숨겨질 수 있습니다.

먼저 하부 부식을 봐야 합니다.

서브프레임, 로어암, 배기라인 주변에 부식이 심하면 주의가 필요합니다.

사고 수리 흔적도 중요합니다.

볼트 풀림 자국, 용접 흔적, 좌우 패널 간격 차이, 휠하우스 변형은 섀시 손상 가능성을 의심할 수 있는 신호입니다.

타이어 편마모도 봐야 합니다.

한쪽만 심하게 닳았다면 휠 얼라인먼트 문제나 차체 틀어짐 가능성이 있습니다.

가능하면 리프트에 올려 하부를 직접 확인하는 것이 좋습니다.

섀시는 겉보다 아래에서 더 많은 정보를 보여줍니다.

---

정리하면 이렇게 볼 수 있습니다

자동차 섀시는 차의 보이지 않는 중심입니다.

차체를 지탱하고, 서스펜션과 조향, 제동 시스템을 연결합니다.

좋은 섀시는 승차감과 핸들링을 동시에 좋게 만듭니다.

충돌 때는 에너지를 흡수하고 탑승 공간을 보호합니다.

전기차 시대에는 배터리와 모터까지 포함한 통합 플랫폼으로 진화하고 있습니다.

자동차를 이해할 때 “몇 마력인가?”만 보면 부족합니다.

그 힘을 얼마나 안정적으로 받아내고, 바퀴를 얼마나 정확하게 노면에 붙이고, 사고 때 얼마나 잘 보호하는지도 함께 봐야 합니다.

자동차를 사람에 비유하면 엔진은 심장이고 타이어는 발입니다.

그렇다면 섀시는 뼈대이자 자세입니다.

좋은 자세를 가진 사람이 오래 걷듯, 좋은 섀시를 가진 차는 오래 달려도 쉽게 흔들리지 않습니다.

---
